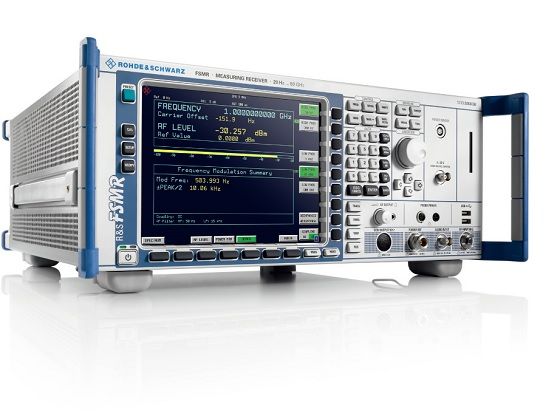

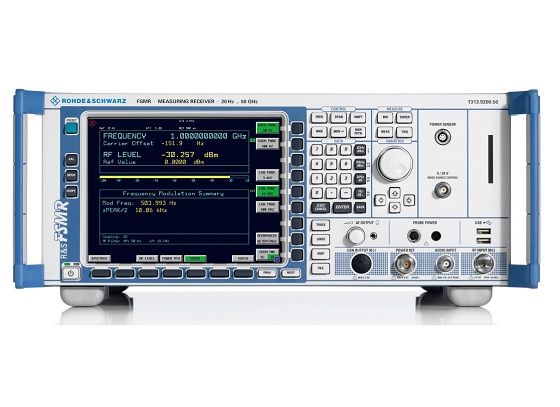

FSMR測量接收機經特殊設計，可以應對信號發生器及固定或可調節衰減器的校準過程中的各種測量任務。
主要技術特點：
1.頻率范圍20Hz至3/26.5/43/50GHz；
2.具有+30dBm至–140dBm的寬測量范圍；
3.高精確度電平校準儀；
4.調制分析儀；
5.具有THD以及SINAD測量功能的音頻分析儀；
6.支持R&S NRP-Zxx功率探頭連接的功率計；
7.集接收機和信號與頻譜分析儀于一體。
主要技術參數：
FSMR3 | FSMR26 | FSMR43 | FSMR50 | |
頻率范圍 | 20 Hz 至 3.6 GHz | 20 Hz 至 26.5 GHz | 20 Hz 至 43 GHz | 20 Hz 至 50 GHz |
參考頻率 | 老化： 1 × 10–7/年，可選 2 × 10 –8/年 | |||
絕對功率測量 | 使用 NRP-Zxx 功率探頭或外部功率計 | |||
不確定性 | 帶 NRP-Z27/-Z37： 0.083 dB（最高 4.2 GHz，+15 °C 至 +35 °C） | |||
相對電平測量 | ||||
測量范圍 | +30 dBm 至 –140 dBm，取決于頻率 | |||
線性（+20 dBm 至 –140 dBm） | ±0.01 dB ± 0.005 dB/10 dB 步長 | |||
AM 調制測量 | ||||
調制深度 | 0% 至 100% | |||
測量不確定性 | 1% 讀數，50 Hz 至 50 kHz； | |||
0.4% 讀數，90 Hz 至 150 Hz，范圍介于 5% 至 99% | ||||
調制頻率 | 10 Hz 至 100 kHz | |||
固有失真 | 0.30% | |||
FM 調制測量 | ||||
頻率偏差 | 最高 500 kHz | |||
測量不確定性 | 1% 讀數，50 Hz 至 100 kHz | |||
調制頻率 | 10 Hz 至 200 kHz | |||
固有失真 | 0.10% | |||
φM 調制測量 | ||||
相位偏移 | 最大 10 000 rad | |||
測量不確定性 | 1% 讀數，50 Hz 至 100 kHz | |||
調制頻率 | 10 Hz 至 100 kHz | |||
固有失真 | 0.10% | |||
音頻測量 | ||||
頻率范圍 | DC，20 Hz 至 1 MHz | |||
電平范圍 | 0.4 V，4 V | |||
測量不確定性 | 1% 讀數，20 Hz 至 100 kHz | |||
頻譜分析儀 | ||||
頻率范圍 | 20 Hz 至 3.6 GHz | 20 Hz 至 26.5 GHz | 20 Hz 至 43 GHz | 20 Hz 至 50 GHz |
分辨率帶寬 | 10 Hz 至 50 MHz； FFT 濾波器： 1 Hz 至 30 kHz； 信道濾波器； EMI 帶寬 | |||
視頻帶寬 | 1 Hz 至 10 MHz | |||
顯示平均噪聲電平 (RBW 1 Hz) | ||||
1 GHz | 典型值 –158 dBm | 典型值 –156 dBm | 典型值 –156 dBm | 典型值 –156 dBm |
26 GHz | - | 典型值 –151 dBm | 典型值 –151 dBm | 典型值 –151 dBm |
43 GHz | - | - | 典型值 –140 dBm | 典型值 –140 dBm |
50 GHz | - | - | - | 典型值 –133 dBm |
跡線檢波器 | 最大峰值, 最小峰值, 自動尋峰, 樣本, RMS, 平均, 準峰值 | |||
相位噪聲 | 在從載波偏置 10 kHz 以及在 640 MHz 載波頻率下，噪聲通常為 –133 dBc (1 Hz) | |||
掃描時間 | ||||
跨度 > 10 Hz | 2.5 ms 至 16 000 s | |||
跨度 0 Hz（零跨度） | 1 μs 至 16 000 s | |||
鏡頻抑制 | ||||
f < 3.6 GHz | 110 dB（典型值） | |||
f > 3.6 GHz | - | 0 dB | ||
f > 3.6 GHz， | - | 100 dB（典型值） | ||
帶 FSMR-B2 選件 | ||||
